Relay SDK for Mirror 接入指南

1.安装配置 UOS Launcher

参考 Launcher 教程，安装 Launcher 后，关联 UOS APP， 开启 Sync Relay 服务并安装 Sync Relay SDK。

注意: 请务必确认在进行后续教程之前，已经成功完成了 Launcher 教程的安装步骤，否则可能导致后续接入无法顺利进行。

2.操作步骤

使用整体流程可参考 Mirror官方教程 和 示例程序

配置信息

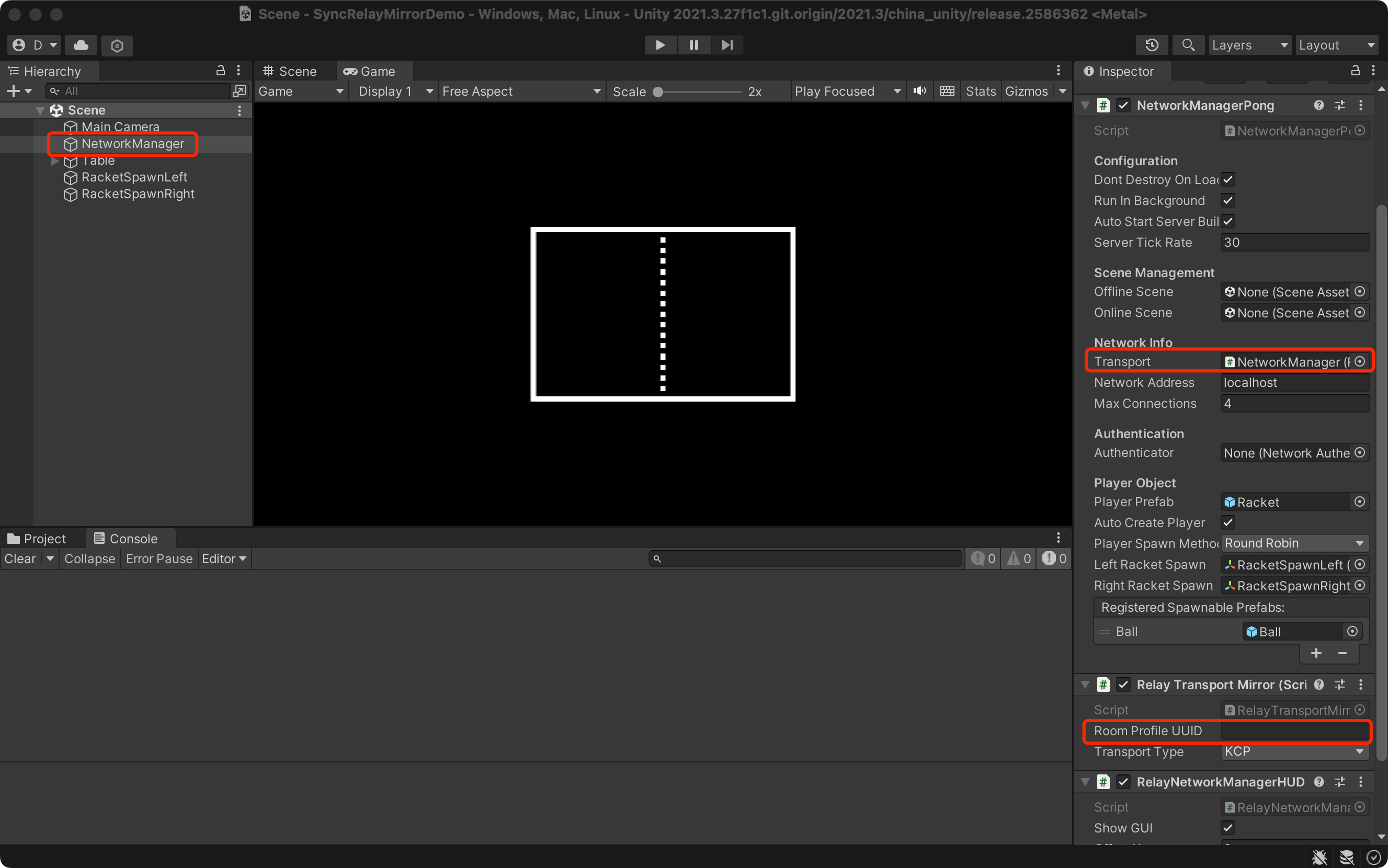

1. 选择 RelayTransportMirror 作为Mirror的传输协议

选中NetworkManager, 在Inspector页面点击「Add Component」，选择Scripts → Unity.Sync.Relay → Relay Transport Mirror, 然后将Relay Transport Mirror拖到NetworkManager的Transport处

2. 填入UOS相关配置信息

在Relay Transport Mirror处，填入 Room Profile UUID

注: 此处 RoomProfileUUID 如何获取

此处的 RoomProfileUUID 可在 UOS「Sync -> 配置」处的房间列表项内获取

3.相关接口

RelayRoom

RelayRoom 是描述房间信息的类

namespace Unity.Sync.Relay.Model
{
    public class RelayRoom
    {
        public string Name;

        public string NameSpace;

        public string ID;

        public ulong MasterClientID;

        public Dictionary<uint, RelayPlayer> Players;

        public LobbyRoomStatus Status;

        public string IP;

        public ushort Port;

        public string JoinCode;

        public Dictionary<string, string> CustomProperties;

        public string RoomCode;

        public LobbyRoomVisibility Visibility;
    }
}

RelayPlayer

RelayPlayer 是描述玩家信息的类

namespace Unity.Sync.Relay.Model
{
    public class RelayPlayer
    {
        public string ID;

        public string Name;

        public uint TransportId;

        public Dictionary<string, string> Properties;
    }
}

Lobby

Lobby 是 Sync Relay 为客户端提供的异步创建房间/异步查询房间列表/异步查询房间信息的类

namespace Unity.Sync.Relay.Lobby
{
    public class CreateRoomRequest;
    public class CreateRoomResponse;

    public class ListRoomRequest;
    public class ListRoomResponse;

    public class QueryRoomResponse;
    public class ChangeRoomStatusResponse;

    public class LobbyService
    {
        // 异步创建房间
        public static IEnumerator AsyncCreateRoom(CreateRoomRequest req, Action<CreateRoomResponse> callback);
        // 异步查询房间列表
        public static IEnumerator AsyncListRoom(ListRoomRequest request, Action<ListRoomResponse> callback);
        // 异步查询房间信息
        public static IEnumerator AsyncQueryRoom(String roomId, Action<QueryRoomResponse> callback);
        // 改变房间状态，仅支持在Ready和Running之间切换
        public static IEnumerator ChangeRoomStatus(String roomUuid, LobbyRoomStatus status, Action<ChangeRoomStatusResponse> callback);
        // 快速加入房间
        public static IEnumerator QuickJoinRoom(QuickJoinRequest request, Action<QuickJoinResponse> callback);
        // 异步查询房间信息，满足房间处于可加入状态时返回结果
        // 可加入状态是指，Host 获取到的房间状态为已分配，或者 Client 获取到的房间状态为已就绪
        // 回调函数里的 bool 参数表示当前客户端是否为 Host
        // 目前主要用于和 Matchmaking 服务对接，playerId 需要和 Matchmaking 服务里创建 ticket 所用的 playerId 一致， roomId 可以从匹配成功的 ticket 里获取
        // timeout 表示轮询过程的最长持续时间，默认20s
        public static IEnumerator AsyncQueryRoomUntilReady(String playerId, String roomId, Action<bool, QueryRoomResponse> callback, int timeout = 20);
        // 根据 RoomCode 异步查询房间信息
        public static IEnumerator AsyncQueryRoomByRoomCode(String roomCode, Action<QueryRoomResponse> callback);
        // 更新房间属性，目前仅支持更新 Visibility、JoinCode、RoomName(房间名) 和 MaxPlayers （这个需要注意当前房间的人数）
        public static IEnumerator AsyncUpdateRoom(string roomId, UpdateRoomRequest request, Action<UpdateRoomResponse> callback);
    }
}

RelayCallbacks

RelayCallbacks 是 Sync Relay 提供的用户可自定义的回调类

namespace Unity.Sync.Relay
{
    // 目前支持的回调函数类型
    public enum RelayCallback
    {
        ConnectToRelayServer = 0,
        MasterClientMigrate,
        PlayerInfoUpdate,
        RoomInfoUpdate,
        PlayerKicked,
        PlayerEnterRoom,
        PlayerLeaveRoom,
        SetHeartbeat
    }

    public class RelayCallbacks
    {
        // 目前支持的回调函数接口定义

        // uint code, 表示连接的结果，可参考RelayCode
        // RelayRoom room, 连接成功返回当前房间信息，失败返回null
        public Action<uint, RelayRoom> OnConnectToRelayServerCallback;

        // uint newMasterClientID, 新的MasterClient的TransportId
        // 在MasterClient在退出房间或掉线时会触发，(对于Netcode，如果未勾选DisableDisconnectRemoteClient，则仅会在被动掉线时触发）
        // 注册该回调函数后，如果MasterClient离开，当前玩家不会断开连接，后续流程会由OnMasterClientMigrateCallback处理
        public Action<uint> OnMasterClientMigrateCallback;

        // RelayPlayer player, 表示更新的玩家信息
        public Action<RelayPlayer> OnPlayerInfoUpdateCallback;

        // RelayRoom room, 表示更新后的房间信息
        public Action<RelayRoom> OnRoomInfoUpdateCallback;

        // uint code, 表示玩家被踢掉的原因，可参考RelayCode
        // string reason, 表示玩家被踢掉的原因
        public Action<uint, string> OnPlayerKickedCallback;

        // RelayPlayer player, 表示加入房间的玩家信息
        public Action<RelayPlayer> OnPlayerEnterRoom;

        // RelayPlayer player, 表示离开房间的玩家信息
        public Action<RelayPlayer> OnPlayerLeaveRoom;

        // 当客户端到Relay Server的心跳超时时会触发
        public Action OnHeartbeatTimeout;

        // 调用SetHeartbeat完成后触发
        // uint code, 表示设置的结果，可参考RelayCode
        // uint timeout, 心跳超时时间，单位为s
        public Action<uint, uint> OnSetHeartbeat;

        // 注册回调函数，重复调用会覆盖之前的记录（确保回调函数的类型和定义保持一致）
        public void RegisterConnectToRelayServer(Action<uint, RelayRoom> callback);

        public void RegisterMasterClientMigrate(Action<uint> callback);

        public void RegisterPlayerInfoUpdate(Action<RelayPlayer> callback);

        public void RegisterRoomInfoUpdate(Action<RelayRoom> callback);

        public void RegisterPlayerKicked(Action<uint, string> callback);

        public void RegisterPlayerEnterRoom(Action<RelayPlayer> callback);

        public void RegisterPlayerLeaveRoom(Action<RelayPlayer> callback);

        public void RegisterHeartbeatTimout(Action callback);

        public void RegisterSetHeartbeat(Action<uint, uint> callback);

        // 删除回调函数
        public void Remove(RelayCallback code);
    }
}

MirrorTransport

RelayTransportMirror 是 Sync Relay 提供的实现Mirror Transport的类

namespace Unity.Sync.Relay.Transport.Mirror
{
    public class RelayTransportMirror : Transport
    {
        // 设置房间信息
        public void SetRoomData(CreateRoomResponse resp);
        public void SetRoomData(QueryRoomResponse resp);

        // 设置私有房间的Join Code
        public void SetJoinCode(string joinCode);

        // 设置玩家信息
        public void SetPlayerData(string Id, string Name);
        public void SetPlayerData(string Id, string Name, Dictionary<string, string> Properties);

        // 设置回调函数
        public void SetCallbacks(RelayCallbacks callbacks);

        // 获取房间/玩家的信息
        public RelayRoom GetRoomInfo();
        public RelayPlayer GetPlayerInfo(uint transportId);
        public RelayPlayer GetCurrentPlayer();

        // 更新玩家信息/房间属性
        // 玩家信息是根据 TransportId 更新 Name/Properties ( ID和TransportId不支持更新 )
        public void UpdatePlayerInfo(RelayPlayer player);
        public void UpdateRoomCustomProperties(Dictionary<string, string> properties);

        // 获取客户端到Relay Server的往返时延
        public ulong GetRelayServerRtt();

        // reason可不填，默认为空
        public void KickPlayer(uint transportId， string reason);

        // 设置Relay Server的心跳超时时间，单位s，范围为5 - 600
        // 如果不传入callback，可以通过RegisterSetHeartbeat注册回调函数接收结果
        public void SetHeartbeat(uint seconds, Action<uint> callback);
        public void SetHeartbeat(uint seconds);

        // 暂停/重启传输层协议的心跳
        // 如果有需要临时延长心跳超时时间，先调用SetHeartbeat()，再调用Pause()
        public void Pause();
        public void UnPause();

        // 获取Relay Server的默认心跳超时时间，单位s
        public uint GetDefaultHeartbeat();
    }
}

4.集成示例

示例代码

using System;
using Mirror;
using Unity.Sync.Relay;
using Unity.Sync.Relay.Lobby;
using Unity.Sync.Relay.Model;
using UnityEngine;

namespace Unity.Sync.Relay
{
    public class RelayNetworkManagerHUD : MonoBehaviour
    {
        NetworkManager manager;

        private string playerUuid;
        private string playerName;

        void Awake()
        {
            manager = GetComponent<NetworkManager>();
        }

        private void Start()
        {
            // 需要在创建或加入房间之前，设置好玩家信息
            // PlayerUuid是Unique ID，用于表明用户的身份
            // PlayerName是用户名
            playerUuid = Guid.NewGuid().ToString();
            playerName =  "Player-" + playerUuid;
            manager.GetComponent<RelayTransportMirror>().SetPlayerData(playerUuid, playerName);
        }

        // 以Server身份加入游戏
        private void StartServer()
        {
            // 异步创建房间
            StartCoroutine(LobbyService.AsyncCreateRoom(new CreateRoomRequest()
            {
                Name = "Demo",
                // Namespace = "Unity", // 选填项，可用于房间按照NameSpace过滤
                MaxPlayers = 4, // 选填项，默认值为0，表示不设上限
                OwnerId = playerUuid, // 必填项，如果当前客户端为房主，需要保证OwnerId的值与SetPlayerData方法中的playerUuid一致
            },(resp) =>
            {
                if ( resp.Code == (uint)RelayCode.OK )
                {
                    Debug.Log("Create Room succeed.");
                    if (resp.Status == LobbyRoomStatus.ServerAllocated)
                    {
                        // 需要在连接到Relay服务器之前，设置好房间信息
                        manager.GetComponent<RelayTransportMirror>().SetRoomData(resp);
                        // 如果是Private类型的房间，需要开发者自行获取JoinCode，并调用以下方法设置好
                        // manager.GetComponent<RelayTransportMirror>().SetJoinCode(JoinCode);
                        manager.StartServer();
                    }
                    else
                    {
                        Debug.Log("Room Status Exception : " + resp.Status.ToString());
                    }
                }
                else
                {
                    Debug.Log("Create Room Fail By Lobby Service");
                }
            }));
        }

        // 以Host身份加入游戏
        private void StartHost()
        {
            // 异步创建房间
            StartCoroutine(LobbyService.AsyncCreateRoom(new CreateRoomRequest()
            {
                Name = "Demo",
                // Namespace = "Unity", // 选填项，可用于房间按照NameSpace过滤
                MaxPlayers = 4, // 选填项，默认值为0，表示不设上限
                OwnerId = playerUuid, // 必填项，如果当前客户端为房主，需要保证OwnerId的值与SetPlayerData方法中的playerUuid一致
                Visibility = LobbyRoomVisibility.Public, // 选填项，默认值为Public，如果选择Private，则必须带上JoinCode
                // JoinCode = "U", // 选填项，仅在Visibility值为Private时带上
            },(resp) =>
            {
                if ( resp.Code == (uint)RelayCode.OK )
                {
                    Debug.Log("Create Room succeed.");
                    if (resp.Status == LobbyRoomStatus.ServerAllocated)
                    {
                        // 需要在连接到Relay服务器之前，设置好房间信息
                        manager.GetComponent<RelayTransportMirror>().SetRoomData(resp);
                        // 如果是Private类型的房间，需要开发者自行获取JoinCode，并调用以下方法设置好
                        // manager.GetComponent<RelayTransportMirror>().SetJoinCode(JoinCode);
                        manager.StartHost();
                    }
                    else
                    {
                        Debug.Log("Room Status Exception : " + resp.Status.ToString());
                    }
                }
                else
                {
                    Debug.Log("Create Room Fail By Lobby Service");
                }
            }));
        }

        // 以Client身份加入游戏
        private void StartClient()
        {
            // 异步查询房间列表
            StartCoroutine(LobbyService.AsyncListRoom(new ListRoomRequest()
            {
                Start = 0,
                Count = 10,
                // Name = "Demo", // 选填项，可用于房间名的模糊搜索
                // Namespace = "Unity", // 选填项，可用于列出指定Namespace的房间
                Statuses = new List<LobbyRoomStatus>() { LobbyRoomStatus.Ready, LobbyRoomStatus.Running } // 选填项，不填会默认返回Ready状态的房间
            }, (resp) =>
            {
                if (resp.Code == (uint)RelayCode.OK)
                {
                    Debug.Log("List Room succeed.");
                    if (resp.Items.Count > 0)
                    {
                        foreach (var item in resp.Items)
                        {
                            if (item.Status == LobbyRoomStatus.Ready)
                            {
                                // 异步查询房间信息
                                StartCoroutine(LobbyService.AsyncQueryRoom(item.RoomUuid,
                                    ( _resp) =>
                                    {
                                        if (_resp.Code == (uint)RelayCode.OK)
                                        {
                                            // 需要在连接到Relay服务器之前，设置好房间信息
                                            manager.GetComponent<RelayTransportMirror>().SetRoomData(_resp);
                                            // 如果是Private类型的房间，需要开发者自行获取JoinCode，并调用以下方法设置好
                                            // manager.GetComponent<RelayTransportMirror>().SetJoinCode(JoinCode);
                                            manager.StartClient();
                                        }
                                        else
                                        {
                                            Debug.Log("Query Room Fail By Lobby Service");
                                        }
                                    }));
                                break;
                            }
                        }
                    }
                }
                else
                {
                    Debug.Log("List Room Fail By Lobby Service");
                }
            }));
        }
    }
}

Matchmaking 集成示例

// Relay模式下，由于主机玩家（Host）要处理游戏逻辑，需要保证最先加入房间，因此在集成Matchmaking时会进行一些额外的操作，流程如下

public async void MatchmakingAndJoin()
{
    // 初始化玩家信息
    // Matchmaking在为Relay模式匹配玩家时，会在系统内部选择一个PlayerId作为主机，后续玩家连接到Relay服务器时，会据此判断自己是否为主机玩家
    // 所以需要确保创建Ticket时和加入房间时传入的PlayerId一致

    var manager = GetComponent<NetworkManager>();

    var playerId = Guid.NewGuid().ToString(); // playerId 是 Unique ID，用于表明用户的身份，请填入真实值
    var playerName = "Player-" + playerId; // playerName 是用户名，请填入真实值
    manager.GetComponent<RelayTransportMirror>().SetPlayerData(playerId, playerName);
    var configId = "xx"; // configId 请从 uos 官网上的 matchmaking 页面获取

    // 以下为Matchmaking流程，使用Matchmaking前请先参考Matchmaking文档初始化MatchmakingSDK。
    // 创建Ticket并等待匹配成功
    var player = new Player { id = playerId };
    Ticket ticket = new Ticket();
    var ticketId = await MatchmakingSDK.Instance.CreateTicketAsync(configId, new List<Player> { player });

    for (var i = 0; i < 60; i++)
    {
        ticket = await MatchmakingSDK.Instance.GetTicketAsync(ticketId);
        if (ticket.status == MatchmakingSDK.TicketStatusMatched)
        {
            break;
        }
        // 使用Thread.Sleep延时1s再轮询，实际使用哪种延时方法可结合你的游戏场景自行决定
        Thread.Sleep(1000);
    }

    if (ticket.status != MatchmakingSDK.TicketStatusMatched)
    {
        // 匹配失败
        await MatchmakingSDK.Instance.DeleteTicketAsync(ticketId);
        return;
    }

    // 匹配成功后，从Ticket里获取房间ID，然后通过LobbyService.AsyncQueryRoomUntilReady方法来检测房间状态，并根据当前客户端的身份选择连接服务器的方式
    // 主机玩家会优先返回Response，副机玩家（Client）会在主机玩家成功加入后收到Response

    var roomUuid = ticket.assignment.roomId;
    StartCoroutine(LobbyService.AsyncQueryRoomUntilReady(playerId, roomUuid, (isHost, resp) =>
    {
        if (resp.Code == (uint)RelayCode.OK)
        {
            if (isHost)
            {
                manager.GetComponent<RelayTransportMirror>().SetRoomData(resp);
                manager.StartHost();
            }
            else
            {
                manager.GetComponent<RelayTransportMirror>().SetRoomData(resp);
                manager.StartClient();
            }
        }
        else
        {
            Debug.LogFormat("Query Room Status Failed with reason - {0}", resp.ErrorMessage);
        }
    }));
}
