使用UPR性能检测工具测试微信小游戏

使用UPR性能检测工具测试微信小游戏

1. 基本概念

为了获得更加精准的分析数据， UPR 通过 Unity Profiler，直接收集运行在目标硬件上的测试包所产生的分析数据。同时，相比较于集成在 Unity Editor 中的 Unity Profiler，UPR 能过更直观的方式，提供了更多的比较维度和追踪角度，展示了更多的内容，方便测试和开发人员更快的定位性能瓶颈。

2. 自己的项目中使用UPR

集成 UPR Package

使用 UPR Package 获取截图及微信小游戏专有性能数据
下载 Unity Package for UPR 。

导入下载的 UPR Package。

注意：如果你使用的是团结引擎，在导入package之前，需要打开「Windows->Package Manager」，在弹出的窗口中，点击左上角「+」右侧下拉选项，选择「Packages: Built-in」，保证 Image Conversion 和 Screen Capture 模块 Enable：

导入 UPR Package 后，修改 Package 项目的 Assets/UPRTools/Resources/WebGLSettings.asset 文件，在右边 Inspector 内填入 Build Url 为对应的 UPR Desktop 运行的机器IP地址 （如何获取设备IP）。

如果采用了上述方法依旧不成功的话，可以在自己项目的 Assets/UPRTools/Scripts/NetworkServer.cs 文件中 IP 修改成对应的 UPR Desktop IP地址。

// 将 ip 替换成 upr 所在机器的IP地址
string address = string.Format("ws://{0}:{1}", ip, port);

如果不在本机进行Webgl测试

注意：打包出来的minigame应用默认你的UPR Desktop是启动在本机的，在本机进行测试，如果UPR Desktop启动在其他的设备上，需要修改 UPR Desktop 所在的电脑的 IP 地址，否则无法获取到数据。
需要修改 Unity Editor 导出后 minigame 文件夹中的 webgl.wasm.framework.unityweb.js 文件，将 IP 地址替换为使用 UPR 测试时 UPR Desktop 所在设备的IP地址（如何获取设备IP）。团结1.1版本及以上版本，对应的端口号是37100，如果是Unity或者团结1.0版本，则需要将端口号改成54998。
在 webgl.wasm.framework.unityweb.js 文件中搜索 ws = new WebSocketConstructor(url, opts); ，找到这一行，在这行前面添加下面代码段(如图)：

url = "ws://[运行UPR客户端的电脑IP地址]:37100";


UPR 测试步骤请参考 UPR性能测试。

3.使用示例项目

也可以使用 UOS 提供的示例项目，可下载并加载 微信小游戏示例 。

4. UPR性能测试

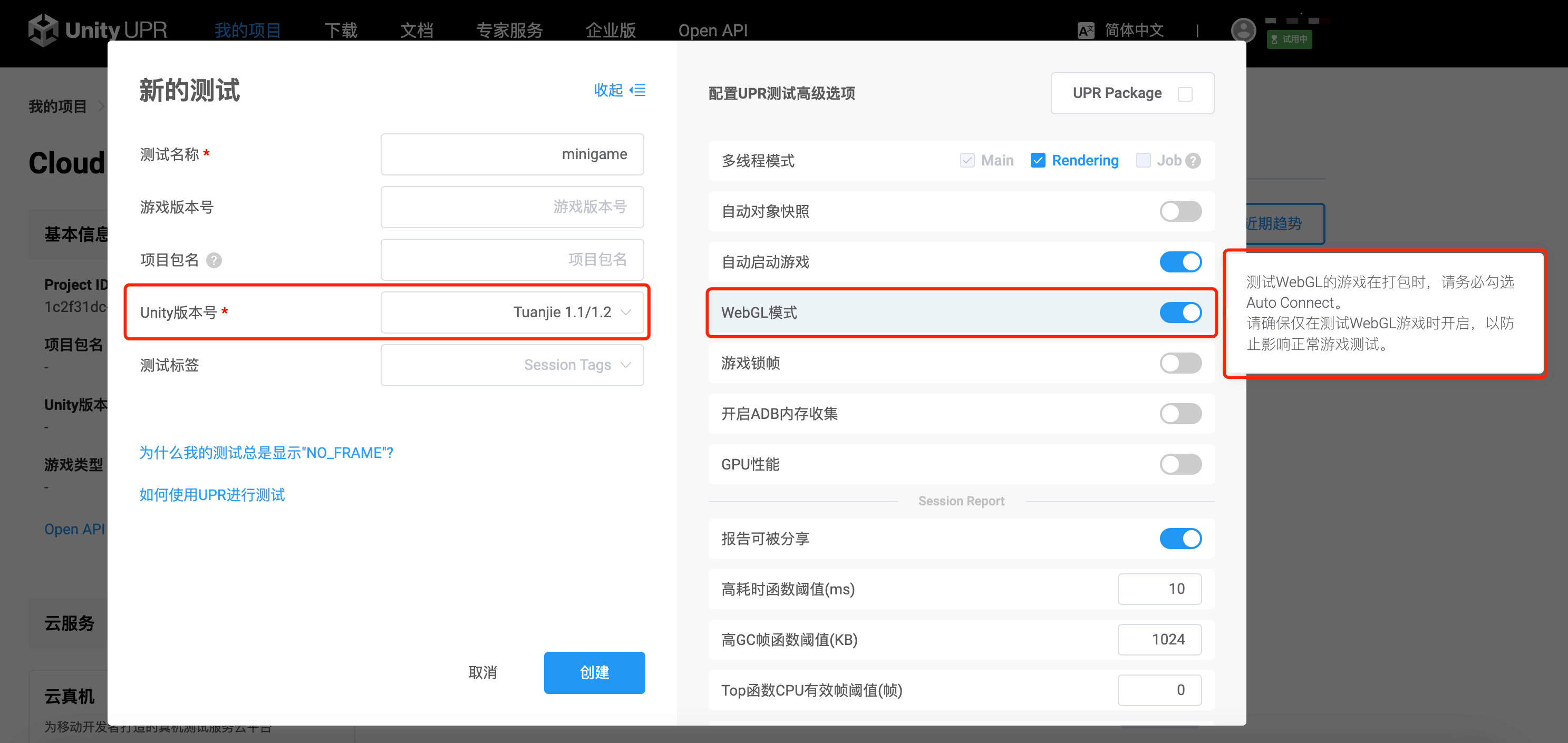

在 UPR官网 创建一个 SessionId。（ UPR Desktop 使用手册 ）

  • 创建 SessionId 的时候，需要勾选 WebGL 模式（WebGL模式和普通模式不一样，Unity版本号选项中选择对应的Unity版本或者Tuanjie版本）。
  • 在使用 UPR Desktop 之前，请确保已经关闭 Unity Editor（防止性能数据被 Editor 拦截）。
  • 如果之前已经使用过 UPR Desktop 的，需要下载最新的 UPR Desktop。 下载最新版 UPR Desktop

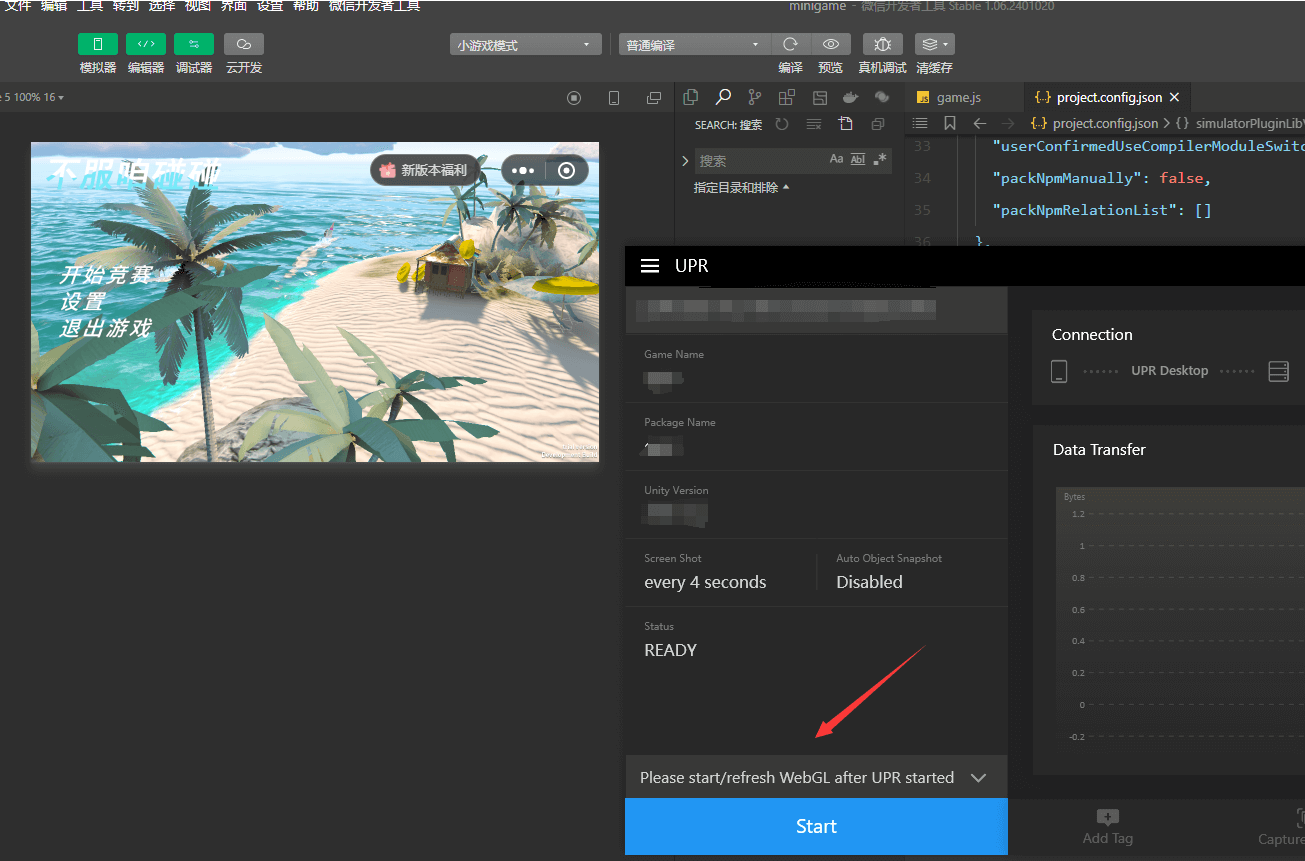

在 UPR Desktop 中填入对应的 SessionId，回车，无须在 UPR Desktop 界面中填写IP地址，因为WebGL程序会根据包体中的IP地址，主动向UPR客户端发起连接。

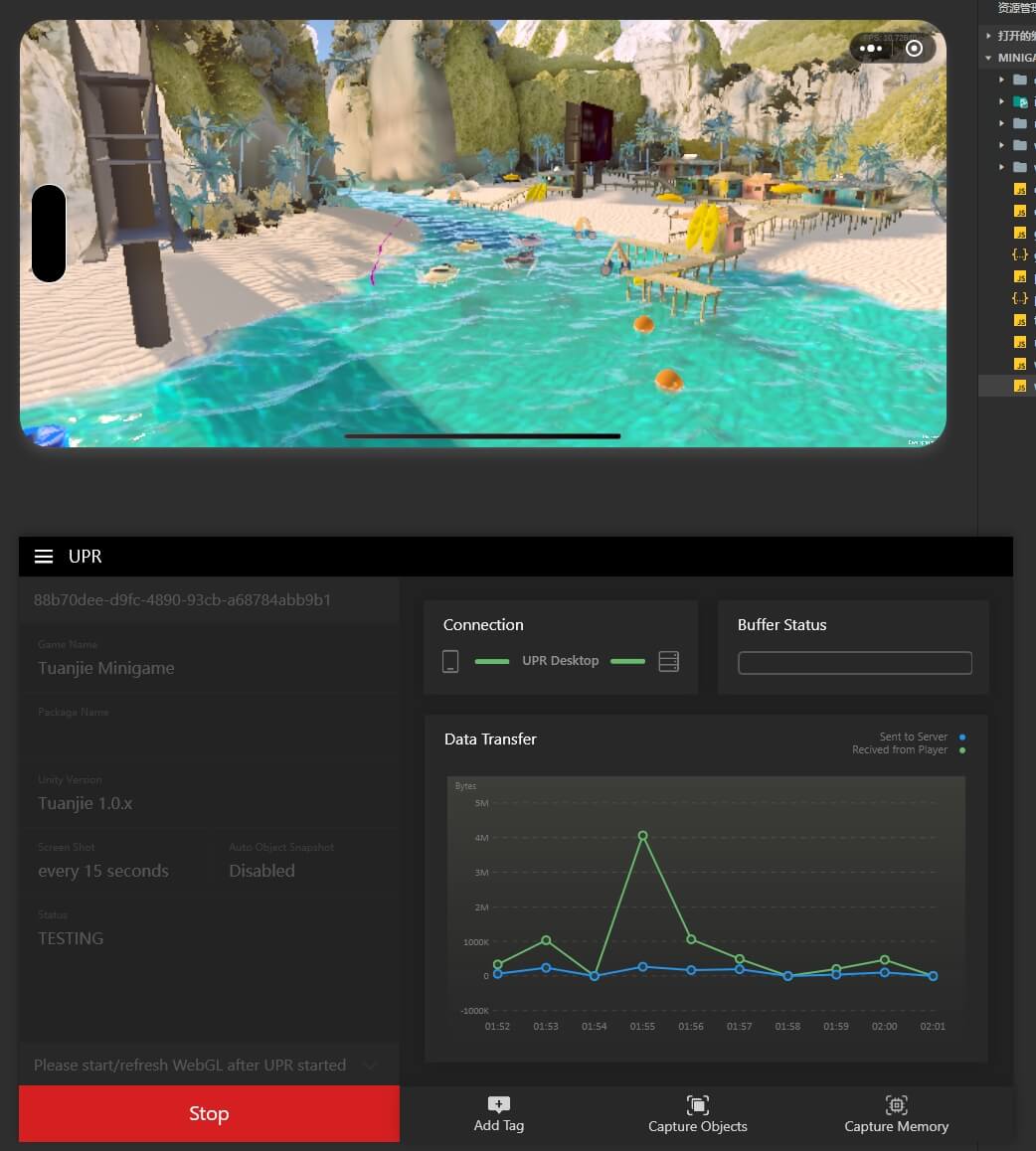

点击 UPR Desktop 中「Start」，然后回微信小游戏中重新进入应用。

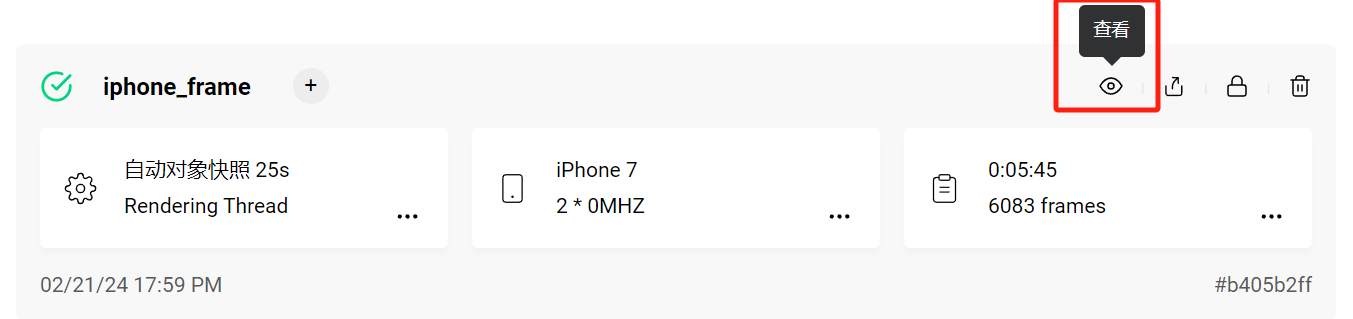

测试完成后，点击 UPR Desktop 中「Stop」结束测试即可。返回 UPR 网站上可以点击查看报告查看测试报告。

5. 常见问题

UPR接收不到帧数据？

  • 确认一下build成minigame的时候是不是勾选了"development build"和 "auto connect profiler"这两个选项，如果没有勾选，minigame应用就不会连接UPR Desktop，就无法获取到帧数据了。
  • 确认一下是否已经修改了需要连接的IP地址。
  • 确认一下测试的应用和连接的地址是否可以互相连通，比如在真机上设定了IP地址，但是手机和UPR所在的电脑无法互相连通。
  • 请更新最新版本的UPR Desktop，团结1.1.x/1.2.x 需要匹配UPR Windows(2.18.0.0)和UPR MAC(1.18.0.0)及以上版本。
  • Windows平台使用（netstat -ano | finstr 37100）查看对应端口LISTEN的PID, 使用 tasklist | findstr [pid号] 查看占用该端口的进程是否是UPR Desktop，如果是被其他应用强行占据了，使用
taskkill /F /pid  [pid号]
  • 强行结束该进程占用，再重新测试。
  • 确认一下是否已经关闭 Unity Editor，防止性能数据被 Editor 拦截
  • 如果依旧无法解决问题，请 联系我们

如何获取设备IP？

对于Windows系统：

  1. 打开“开始”菜单，搜索“CMD”或“命令提示符”并点击打开。
  2. 在命令提示符窗口中，输入 “ipconfig” 然后按回车键。
  3. 在输出的信息中，查找 “IPv4 地址” 或者 “IPv4 Address”。这就是你的设备IP。

对于Mac系统：

  1. 打开“系统设置”，点击“网络”选项。
  2. 在“网络”窗口中，选择你正在使用的网络连接（例如Wi-Fi或以太网），点击打开“详细信息”窗口。
  3. 你的IP地址将显示在IP地址一栏中，这就是你的设备内网IP

电脑手机不在同一局域网

电脑和手机不在同一局域网下，该怎么测试 ？可以使用数据线连接+端口映射功能：

  • 端口映射功能目的是将当前PC设备的端口通过adb或者hdc映射到具体的手机设备上
  • 对于Android设备，我们使用adb进行映射，执行如下命令
adb reverse tcp:37100 tcp:37100 //tuanjie 1.1以上端口为37100，tuanjie 1.1以下或Unity端口为54998
adb reverse tcp:56001 tcp:56001 //转发upr package的端口便于接收package数据
  • 对于openharmony设备，我们使用hdc进行映射
hdc rport tcp:37100 tcp:37100 //tuanjie 1.1以上端口为37100，tuanjie 1.1以下或Unity端口为54998
hdc rport tcp:56001 tcp:56001 //转发upr package的端口便于接收package数据

修改 Unity 项目的 Assets/UPRTools/Resources/WebGLSettings.asset 文件，在右边 Inspector 内填入 Build Url 为 127.0.0.1

需要修改 Unity Editor 导出后 minigame 文件夹中的 webgl.wasm.framework.unityweb.js 文件，将 IP 地址替换为127.0.0.1。
在 webgl.wasm.framework.unityweb.js 文件中搜索 ws = new WebSocketConstructor(url, opts); ，找到这一行，在这行前面添加下面代码段(如图)：

url = "ws://127.0.0.1:37100"; //tuanjie 1.1以上端口为37100，tuanjie 1.1以下或Unity端口为54998

在真机运行时无法获取截图？

  • 确认UPR Package是否正常导入了，确认真机同UPR Desktop所运行的电脑网络可以连通
  • 确认是否修改了UPR Package的设置，已经将Unity 项目的 Assets/UPRTools/Resources/WebGLSettings.asset的Build Url修改成UPR Desktop所运行的电脑的IP地址
  • 如果确认已经配置了IP地址依旧无法获取到截图的话，可以直接修改UPR Package的源码可以在自己项目的 Assets/UPRTools/Scripts/NetworkServer.cs 文件中 IP 修改成对应的 UPR Desktop IP地址。
// 将 ip 替换成 upr 所在机器的IP地址
string address = string.Format("ws://{0}:{1}", ip, port);
